シナジー開発第四弾

基礎梁貫通孔補強「スターズ基礎梁工法」共同開発
－星形補強筋を用いて効率的な補強を?qū)g現－

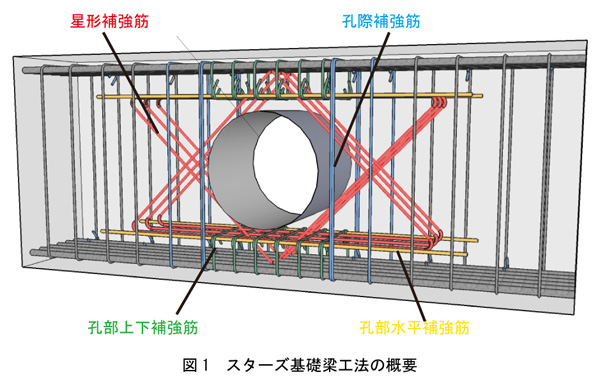

一般的に、地下空間の點検用として、基礎梁に貫通孔（直徑600mm程度）を設けることがありますが、貫通孔を設けることで基礎梁の強度が低下するため、補強が必要となります。今回両社が共同開発した「スターズ基礎梁工法」は、このような貫通孔を?qū)澫螭趣筏垦a(bǔ)強工法で、二等辺三角形補強筋を組み合わせた星形補強筋(※5)、孔際補強筋、孔部上下補強筋、孔部水平補強筋によって構成されており、従來工法よりも効率的な補強を?qū)g現しています。（図1參照）

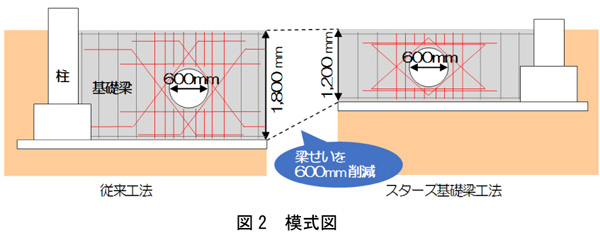

従來、梁に貫通孔を設ける場合には、梁せいを貫通孔直徑の3倍以上とすることが推奨（※6）されており、特に中低層の建物では、直徑600mmの貫通孔に対して、構造上必要がない場合にも梁せいを1,800mm以上としていました。本工法を適用することで梁せいを1,200mmまで小さくすることが可能になります。（図2參照）

本工法を用いることで、施工の省力化を図ることができ、従來工法に比べて土工事、地下の軀體工事費を5～10%低減できる見込みです。

今後両社は、共同開発した「スターズ基礎梁工法」を、分譲マンションや賃貸住宅、病院及びサービス付き高齢者向け住宅などの建物に積極的に活用していく予定です。

※1.梁の上面から下面までの高さ

※2.あらかじめ梁に設ける孔で、建物の地下點検時の人通口（人の移動経路確保）や設備配管の設置などに用いられる

※3.商標登録申請中

※4.新しく開発された建築技術の性能を第三者の立場から評価し、その技術が保有する性能について性能証明書を発行するもの

※5.形狀が星形にみえることから「星形補強筋」と命名

※6.日本建築學會「鉄筋コンクリート構造計算規準?同解説」による
